STNRG328S：Digital controller for STC/HSTC topologies（用于STC/HSTC拓撲的數字控制器）描述：STNRG328S數字控制器（用于STC/HSTC開環諧振轉換器）設計用于電源轉換。該器件在40V至60V典型輸入電壓范圍內執行電源轉換，輸出電壓的可編程轉換比為2:1至10:1，具有固定占…
STNRG328S：Digital controller for STC/HSTC topologies（用于STC/HSTC拓撲的數字控制器）
描述：
STNRG328S數字控制器（用于STC/HSTC開環諧振轉換器）設計用于電源轉換。該器件在40V至60V典型輸入電壓范圍內執行電源轉換，輸出電壓的可編程轉換比為2:1至10:1，具有固定占空比和140kHz至300kHz可編程頻率。
STNRG328S數字控制器支持500W至2KW輸出功率，在寬負載范圍內具有非常高的效率，效率峰值為98.4%。
狀態機事件驅動 (SMED) 實現重要功能，確保所有STC/HSTC控制功能正常。SMED驅動ZCD（零電流檢測）功能，可管理死區時間和開關頻率，從而不管外部元件變化實現完美的LC諧振和最高效率。STNRG328S固件專門設計用于對SMED進行編程，并實施控制策略。
STNRG328S與STPRDC02A柵極驅動器（設計用于STC應用）以及熱插拔電路（通常為電子保險絲）結合，可避免輸入48V總線熱插拔時造成損壞。
特性
數字控制器，用于STC/HSTC拓撲
支持2:1至10:1寬轉換比，提供多種Vout
狀態機事件驅動 (SMED) 實現關鍵控制功能：
與熱插拔控制器結合，可限制電流
工作輸入電壓窗口
轉換比控制
PWM頻率和死區時間管理，確保ZCD功能
軟啟動控制
驅動程序管理
溫度控制
典型應用：服務器直流/直流中間總線生成，輸入電壓范圍為40V至60V，輸出功率范圍為200W至2kW
外設
10位ADC
UART接口
I2C主設備快/慢速數據率
GPIO
存儲器
具有可同時讀寫功能 (RWW) 和糾錯碼 (ECC) 的閃存和EEPROM
程序存儲器：32KB閃存；數據保留：55℃條件下1000次擦寫周期后，55℃條件下保留20年
數據存儲器：1KB真數據EEPROM；數據保留：85℃條件下1000次擦寫周期后，55℃條件下保留20年
RAM：6KB
工作溫度范圍：-40°C至105°C
VFQFPN32 5mm x 5mm封裝

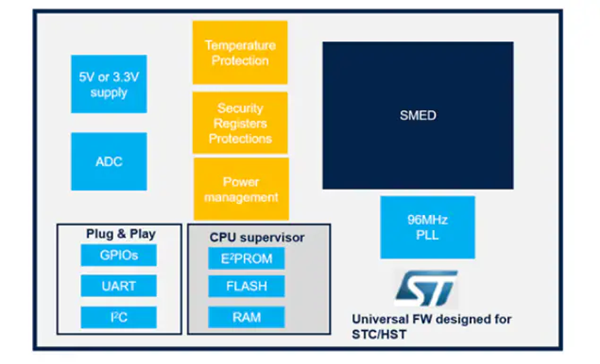

器件架構
